水力旋流器——离心力加速矿石颗粒沉降的分级设备

水力旋流器是一种利用离心力加速矿石颗粒沉降的分级设备。多用于闭路磨矿第二阶段的分级作业，有时也用于泥浆脱水以获得极细的溢流产品。水力旋流器有压力式和重力式两种，通常由圆柱形结构或金属管制成。水力旋流器广泛应用于：①除泥前的分级、浓缩和细粒物料的选择；②在粉磨系统中用作分级设备；③作为离心重介质的分选装置。

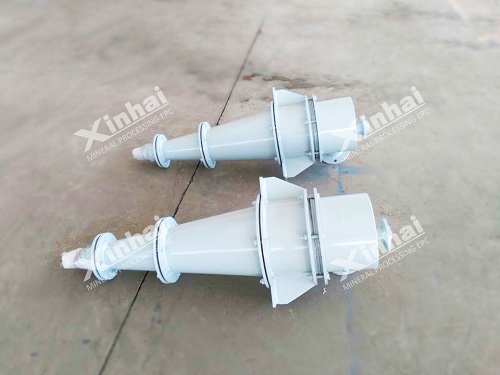

水力旋流器的结构比较简单。它的上端为圆柱形部分，下端为锥形容器。

浆料以一定的速度（一般为每秒5～12米）沿切线方向送入旋风分离器，获得旋转运动，从而产生很大的离心力（一般为重力的几十倍甚至几百倍） ) . 在离心力的作用下，较粗的颗粒被抛向容器壁，并沿螺旋轨迹向下运动，从出砂口排出，成为粗颗粒产品；较细的颗粒和大部分水在螺旋路径中，从流管排出。

水力旋流器给矿的方式有以下三种：

①重力给矿。要求高差大（一般在5m以上），在地形条件不允许的情况下很难实现；

②稳压箱。优点是压力稳定，缺点是管道多，浆液流量大，经济效果差；

③ 沙泵直接给矿井喂料。目前多采用第三种给矿方式。给矿管道少，经济效果好，但给矿压力波动较大。

产品选择

当处理量大，分离粒度较粗时，选用直径较大的旋流器。当处理量大，分离粒度细时，选用小口径旋流器，组合成旋流器组。

为获得粗溢流粒度，可采用较低的进料压力或较高的进料浓度；如果需要更细的溢流粒度，则需要更高的进料压力或更低的进料浓度。
